Реле поворотов 3 контакта на ЗИЛ 130 – важный компонент автомобильной электрической системы, управляющий поворотными сигналами для безопасности на дороге.
Реле реагирует на сигнал поворотника и включает соответствующие лампы на автомобиле. Оно переключает электрический контакт, позволяя включать и выключать питание светодиодов поворотников.
Реле поворотов 3 контакта на ЗИЛ 130 отвечает за управление поворотниками автомобиля – передними и задними. Оно включает и мигает лампами на кузове.
Реле легко устанавливать и обслуживать, но его поломка может вызвать неполадки. В случае проблем лучше обратиться к специалисту для замены.
Принцип работы реле поворотов 3 контакта на ЗИЛ 130
Рабочий принцип реле поворотов основан на использовании электромагнитного воздействия. Реле имеет три контакта - питание, заземление и управление. Когда водитель включает поворотники, подается ток на контакт питания, создавая магнитное поле в катушке реле.
Когда возникает магнитное поле, контакт управления притягивается к контакту питания, замыкает цепь и включает поворотник на левой или правой стороне автомобиля. Контакт заземления обеспечивает надежное соединение автомобильной электрической системы с землей.
При отключении поворотников ток прекращается, магнитное поле исчезает, и контакт управления возвращается в исходное положение под действием пружины. Это прерывает цепь, выключая поворотники.
Реле поворотов 3 контакта на ЗИЛ 130 управляет покажителями поворота для безопасного движения.
Устройство реле поворотов 3 контакта
Элементы реле поворотов 3 контакта:
- Электромагнитная катушка для включения и выключения реле.
- Коммутационный блок с контактами для переключения направления сигналов.
- Питающая цепь для подачи тока на электромагнитную катушку.
- Входная цепь для подачи сигналов на реле от поворотников автомобиля.
Когда на входе реле подается сигнал о включенном поворотнике (например, от рулевого выключателя), электромагнитная катушка реле активируется и притягивает контакты коммутационного блока в нужное положение. Ток проходит через соответствующую лампу указателя поворота и она начинает мигать, сигнализируя водителю о включенном повороте.

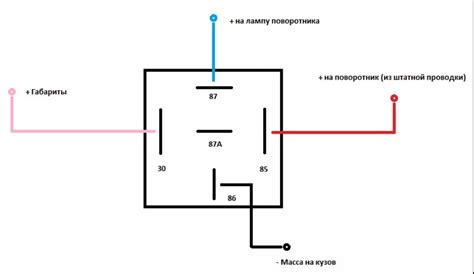

Электрическая схема реле поворотов на ЗИЛ 130
Электрическая схема реле поворотов на ЗИЛ 130 важна для работы поворотных сигналов. Реле поворотов состоит из трех контактов, каждый из которых играет свою роль в передаче сигнала поворота.
Первый контакт, контакт "+", подключается к плюсовому полюсу аккумулятора для подачи питания на реле.
Второй контакт, контакт "L", соединяется с поворотными переключателями для передачи сигнала о включении поворота.
Третий контакт, контакт "C", подсоединяется к лампам поворотов и земле аккумулятора.
Когда водитель включает поворот, сигнал поступает на контакт "L", который включает лампы поворотов, указывая направление.
Таким образом, схема реле поворотов на ЗИЛ 130 помогает водителям сообщить о повороте другим участникам дорожного движения, обеспечивая безопасность.
Как работает реле поворотов на автомобиле ЗИЛ 130
Реле поворотов на автомобиле ЗИЛ 130 - это устройство, которое отвечает за сигналы поворота. Оно важно для безопасности на дороге, предупреждая других участников о намерениях водителя.
Реле поворотов на ЗИЛ 130 состоит из электромагнитной катушки, контактной системы и термореле.
При включении поворотника электрический ток вызывает магнитное поле, притягивая контакты и замыкая их.
При замыкании контактов реле поворотов источник питания соединяется с системой сигналов поворота, что включает маркеры на автомобиле. Контактная система заставляет их мигать, указывая направление движения.
Реле поворотов ЗИЛ 130 также имеет термореле, предотвращающее перегрев. Если реле поворотов нагревается, термореле прерывает подачу питания, что предотвращает поломку реле и повреждение электрооборудования автомобиля.
Светодиодные сигналы поворота на ЗИЛ 130
Сигналы поворота на ЗИЛ 130 передаются светодиодными лампами через электронный контроллер.
Контроллер принимает сигналы от реле поворотов и включает светодиодные лампы в зависимости от направления поворота.
Световые сигналы поворота важны для безопасности на дороге, они помогают определить направление движения автомобиля.
| Световой сигнал | Направление поворота |
|---|---|
| Зеленый | Левый поворот |
| Желтый | Сигнал "стоп" |
| Красный | Правый поворот |
Проверка и ремонт реле поворотов на автомобиле ЗИЛ 130
На автомобиле ЗИЛ 130 реле поворотов имеет 3 контакта. Первый контакт отвечает за питание, второй - за активацию указателей поворота, а третий - за сигнальные лампы. Если реле не работает, это может вызвать проблемы с сигналами поворота.
Для проверки реле нужно отключить питание от автомобильного аккумулятора и найти его на панели управления рядом с рулем.
Проверить реле можно с помощью мультиметра: установите его на измерение постоянного тока и измерение сопротивления.
Сначала отсоедините разъем от реле поворотов и проверьте цепь между первым и вторым контактами. Если мультиметр показывает нулевое сопротивление, значит, цепь работает исправно. В случае бесконечно большого или нулевого сопротивления следует заменить реле.
Проверьте цепь между вторым и третьим контактами таким же образом. Нулевое сопротивление снова указывает на исправность цепи, в то время как бесконечно большое или нулевое сопротивление указывает на неисправность реле поворотов.
Если реле поворотов действительно неисправно, вы можете попробовать самостоятельно его отремонтировать. В большинстве случаев проблема вызвана окислением контактов. Для чистки контактов используйте специальные средства - аэрозольные композиции, спирт, мягкую щетку или старую тряпку.
Если после ремонта реле поворотов не работает, замените его на новое. Запасные реле можно купить в магазинах запчастей или заказать у дилера.
Теперь вы знаете, как проверить и отремонтировать реле поворотов на автомобиле ЗИЛ 130. Главное, чтобы оно работало исправно для вашей безопасности и безопасности других на дороге.
