AutoCAD позволяет создавать и моделировать двухмерные и трехмерные объекты. Куб - один из простых и интересных объектов для рисования в AutoCAD. В этой статье мы покажем, как нарисовать куб пошагово.
Откройте программу AutoCAD и настройте рабочую область. Выберите инструмент "3D Box" или "Cube" для создания куба и укажите размеры куба, используя нужные параметры.

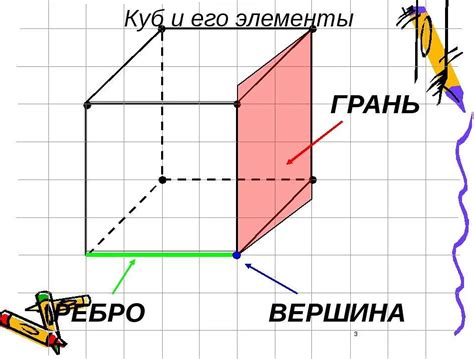

Для создания куба на чертеже выберите точку начала и последовательно укажите все его вершины, используя инструменты для создания точек или линий. Убедитесь, что каждая вершина соединена с тремя другими вершинами, и правильно установите все соединения.
После завершения создания куба проверьте его правильность и визуализируйте объект с помощью инструментов AutoCAD. Сохраните объекты и экспортируйте их в нужные форматы.
Подготовка к моделированию
Перед тем как моделировать 3D-куб в AutoCAD, выполните несколько подготовительных шагов.
Установите и лицензируйте программу AutoCAD, если этого еще не сделали. Загрузите ее с официального сайта Autodesk.
Ознакомьтесь с основными инструментами и функциями AutoCAD перед началом работы. Это поможет вам использовать программу эффективнее и экономить время на моделирование.
Важно: Проверьте, что у вас достаточно системных ресурсов для плавной работы программы перед началом моделирования. Учтите, что трехмерное моделирование может требовать больше мощности компьютера, поэтому проверьте системные требования программы AutoCAD.
Настройте рабочее пространство AutoCAD под свои потребности и предпочтения перед началом моделирования.
После подготовки можно начинать моделировать 3D-куб в AutoCAD.
Создание нового файла
Для создания нового файла в AutoCAD выполните следующие шаги:
- Откройте AutoCAD и выберите "Новый" в меню "Файл".
- Выберите нужный тип файла (например, "Шаблон чертежа").
- Задайте параметры файла (единицы измерения, размеры листа, масштаб) по вашему усмотрению.
- Нажмите "ОК" для создания файла.
Теперь у вас есть пустой файл, готовый к работе. Используйте инструменты AutoCAD для создания и редактирования объектов на чертеже.
Не забудьте сохранить файл, чтобы сохранить все изменения. Для сохранения файла выберите опцию "Сохранить" из меню "Файл" или используйте сочетание клавиш Ctrl + S.
Создание нового файла в AutoCAD - это первый шаг к созданию проекта. Следуя этим инструкциям, вы сможете начать работу в AutoCAD и использовать его возможности для создания сложных и красивых чертежей.
Выбор единиц измерения и настройка рабочей области
Перед началом создания куба в AutoCAD необходимо сделать несколько настроек, чтобы работать в удобном для себя режиме.
Сначала выберите систему единиц измерения в AutoCAD. Можно использовать миллиметры, сантиметры, дюймы и другие. Перейдите во вкладку "Формат" в верхнем меню AutoCAD и выберите нужную систему.
Затем настройте рабочую область AutoCAD по своему усмотрению. Измените размеры, масштабы и расположение панелей инструментов для удобства работы. Перейдите во вкладку "Панели инструментов" и выберите предустановку или настройте рабочую область вручную.
После выбора системы единиц и настройки рабочей области вы будете готовы приступить к созданию куба в AutoCAD. Можно перейти к следующему шагу - построению основных линий, которые определяют форму куба.

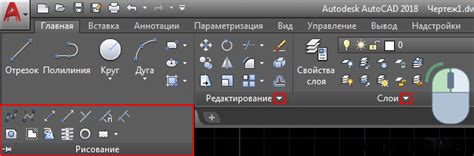

Использование основных инструментов AutoCAD
1. Линия (Line): Этот инструмент позволяет рисовать прямые линии между двумя точками. Чтобы использовать инструмент, выберите его в панели инструментов или введите команду "линия" в командную строку, а затем щелкните на экране, чтобы указать начальную точку и далее еще один щелчок мышью, чтобы указать конечную точку.
2. Прямоугольник (Rectangle): С помощью этого инструмента вы можете создавать прямоугольники и квадраты. Выберите инструмент, затем укажите две противоположные вершины описывающего прямоугольника.
3. Окружность (Circle): Создание окружностей с указанным радиусом или диаметром.
4. Конструктивные примитивы: Эллипсы, дуги и многоугольники для создания сложных фигур.
5. Перемещение (Move): Перемещение объектов с одного места на другое.
6. Копия (Copy): Инструмент копирования позволяет создавать идентичные копии объектов. Выберите инструмент, выделите объекты для копирования, укажите базовую точку и точку назначения.
7. Масштабирование (Scale): Инструмент масштабирования позволяет изменять размер объектов. Выберите инструмент, выделите объекты, укажите базовую точку и фактор масштабирования.
Это лишь несколько основных инструментов AutoCAD. Программа предлагает множество других функций, которые помогут вам создавать сложные чертежи и проекты. Используйте командную строку или панель инструментов, чтобы найти нужный инструмент и создавайте свои проекты в AutoCAD!
Создание начала куба
Для начала работы в AutoCAD нам понадобится создать начальную точку куба. Это будет точка, от которой будут отсчитываться все остальные его элементы.
- Откройте AutoCAD и создайте новый чертеж.
- Выберите инструмент "Точка" или воспользуйтесь командой "Точка" из командной строки.
- Укажите место для начальной точки куба.
- Нажмите Enter или пробел, чтобы создать точку.
Теперь у вас есть начальная точка для создания куба!
Использование команды Расстояние для определения размеров
В AutoCAD существует команда Расстояние, которая позволяет определить размеры объектов на чертеже. Это полезно при создании трехмерной модели, такой как куб.
Чтобы использовать команду Расстояние, выполните следующие шаги:
- Выберите команду "Расстояние" из меню "Размер" или введите "Расст" в командную строку.
- Выберите объекты для определения размеров, например, стороны куба.
- Нажмите Enter, чтобы завершить выбор объектов.
- Выберите точку, относительно которой будут определяться размеры, например, угол куба.
- Повторите шаги 2-4 для других объектов при необходимости.
После выполнения этих шагов AutoCAD покажет размеры объектов на чертеже, включая стороны куба и расстояния между ними.
Команда "Расстояние" полезна для измерения объектов в AutoCAD, помогая получить точные размеры для трехмерных моделей, таких как куб и другие фигуры.
Строим остальные грани куба
Постройте первую грань куба с помощью инструмента "Линия".
Выберите инструмент "Линия" и нарисуйте следующую грань, соединив две точки на первой грани. Затем нажмите "Enter".
Используйте инструмент "Соединение" для соединения всех граней куба.
После завершения работы у вас будет готовый куб. Не забудьте сохранить его.
Желаем удачи в работе с AutoCAD!
Сохранение и экспорт модели
После создания и отрисовки модели куба в AutoCAD, ее нужно сохранить для дальнейшего использования. AutoCAD предлагает несколько способов сохранения моделей.
Вы можете сохранить модель в формате DWG - стандартном формате файла AutoCAD. Для этого выберите пункт "Сохранить" в меню "Файл" или нажмите Ctrl+S. Укажите имя файла и место сохранения. Файл с расширением .dwg сохранится и будет содержать всю информацию о модели, включая размеры, текстуры и слои.
Во-вторых, вы можете экспортировать модель в другие форматы файлов, например, в форматы DWF или PDF. Для этого выберите пункт "Экспорт" в меню "Файл" или используйте комбинацию клавиш Ctrl+E. Выберите нужный формат файла и место сохранения, затем нажмите кнопку "Сохранить".
AutoCAD также позволяет экспортировать модель в форматы, совместимые с другими программами для трехмерного моделирования, например, в форматы 3DS, STL или OBJ. Это удобно, если вам нужно работать с моделью в другой программе или поделиться ею с коллегами.
Таким образом, вы можете сохранить модель куба в AutoCAD в различных форматах файлов в зависимости от ваших потребностей и предпочтений. Это поможет вам сохранить и обменяться своими проектами, а также работать с ними в других программах.
